PLC های CP1E-N40S1DR-A محصول شرکت OMRON

OMRON یک شرکت بین المللی می باشد که در سال ۱۹۳۵ در کیوتوی ژاپن تاسیس گردید. اکنون با گذشت بیش از ۸۰ سال از فعالیت این شرکت دامنه محصولات آن به بیش از ۲۰۰ هزار نوع کالا بالغ می گردد که همین امر باعث شده که در دنیای اتوماسیون صنعتی از این شرکت به عنوان یکی از شرکت های پیشرو در زمینه اتوماسیون صنعتی نام برده شود. شرکت OMRON ژاپن در زیر مجموعه محصولات اتوماسیون صنعتی  خود ، انواع PLC های مختلف در سایزهای کوچک ( Compact )، متوسط ( Modular ) و بزرگ ( Rack base ) برای شاخه‌های مختلف صنعت و نیازهای متفاوت را عرضه نموده است.
کیفیت، اطمینان و فناوری پیشرفته از اجزای اصلی تمامی سامانه های کنترلی شرکت OMRON می باشند. I/O Remote های هوشمند، سرعت پردازش بسیار بالا، امکان استفاده از تمامی PLC های با شبکه های رایج در صنعت و استفاده از نرم افزار یکپارچه Cx-One برای کلیه سامانه‌های کنترلی از شاخصه‌های بارز محصولات OMRON می‌باشند.

این مدل از PLC های شرکت Omron ضمن حفظ بسیاری از قابلیتهای کلیدی مدلهای بالاتر یعنی CP1L و CP1H با قیمتی بسیار مناسب و رقابتی وارد بازار شده است.

CP1E در دومدل E وN عرضه شده است. مدل E یک مدل پایه بوده و با کارایی ساده حتی می تواند جایگزین بسیاری از رله های قابل برنامه ریزی بازار شود. مدل N پیشرفته تر بوده و قابلیت کنترل انواع وسائل جانبی نظیر اینورتر Inverter و … رادارد.

ویژگی‌های فنی:

برنامه نویسی ، تنظیم و مانیتورینگ این PLCها با نرم افزار  CX-Programmer انجام می‌شود. از طریق پورت USB ارتباط بسیار آسان با کامپیوتر برقرار می‌کند. افزایش تعداد ورودی و خروجی‌های دیجیتال و آنالوگ و دما به راحتی از طریق کارت‌های توسعه انجام می‌شود. دارای ورودی‌های وقفه و ورودی‌های پرسرعت می‌باشد. خروجی‌های پرسرعت و خروجی PWM برای خروجی ترانزیستوری دارد. دارای پورت RS-232  است و قابلیت نصب یک پورت اضافه دارد. کنترل پالس تطبیق‌پذیر برای خروجی‌های ترانزیستوری دارد.

کارت‌های توسعه Expansion Cards پی ال سی های سری Omron CP1E با پیش کد CP1W و CPM1A مشخص می‌شوند.

این مدل از PLC ترکیبی از PLC های مدل Compact و مدل ماژولار OMRON می باشد. این سری از PLCهای کمپانی OMRON شامل مدل‌های مختلفی می‌باشند که بر اساس نوع CPU و تغذیه و نوع خروجی‌ها و تعداد ورودی و خروجی‌ها  متفاوت هستند.این PLC دارای ظرفیت حافظه ۸ کیلو استپ بوده که در مقایسه با سایر مدل‌ها این مقدار کمتر می‌باشد. و ۲۴ ورودی و ۱۶ عدد خروجی دیجیتال دارد که خروجی‌های آن از نوع رله‌ای است. ۲ خروجی پالس با سرعت از ۱ هرتز تا ۱۰۰ کیلوهرتز و برای کنترل موقعیت مناسب می‌باشد. هم‌چنین دارای ۲ ورودی شمارنده پرسرعت ۱۰۰کیلوهرتز  و ۲ ورودی ۱۰کیلوهرتز و ۲ ورودی۵ و ۵۰ کیلوهرتز شمارنده با فاز دیفرانسیلی برای ۴ محور که به راحتی کنترل چند محور را با یک واحد کنترل می‌کند. دارای ۶ورودی وقفه داخلی است که با پردازش سریع حدود ۵۰۰ دستورالعمل، سرعت کل سیستم را افزایش می‌دهد. قابلیت ارتباط سریال RS-232 و RS-485 و هم‌چنین USB دارد که باعث می‌شود به راحتی قابل اتصال به یک کامپوتر باشد. قابلیت برنامه نویسی به زبان ST که عملیات ریاضی را به آسانی می‌توان انجام داد. به راحتی قابلیت اضافه کردن ماژول به‌عنوان اکسپنشن را دارد.

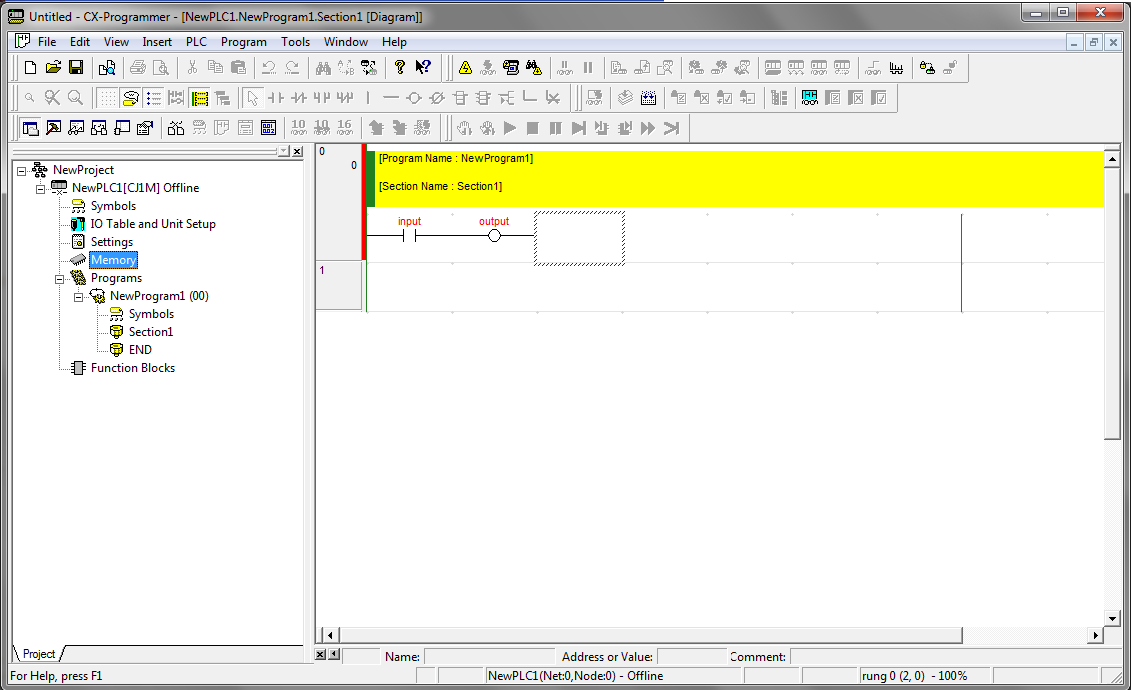

نرم افزار برنامه نویسی:

مجموعه نرم افزار CX-ONE به کاربران اجازه می‌دهد تا به برنامه نویسی و پیکربندی یک سیستم اتوماسیون بر مبنای تجهیزات OMRON از جمله PLC, HMI, سیستم‌های کنترل حرکت و شبکه با استفاده از تنها یک بسته نرم افزاری بپردازندOMRON تنها کمپانی ارائه دهنده نرم افزار است که بروز رسانی خودکار سیستم را به‌کار گرفته است و کاربران را قادر می‌سازد به راحتی و به صورت رایگان بروز رسانی‌ها را دانلود و نصب کنند.یک نرم افزار جامع جهت پشتیبانی پیکربندی و برنامه‌نویسی PLC ها, HMI, حرکت و درایوها, شبکه, درجه حرارت و فرایند کنترل, تنظیم و تعویض و سنسور است که شبیه سازی تعاملی آفلاین PLC و HMI را به راحتی انجام می‌دهد. یک نصب و راه اندازی و شماره مجوز برای همه نرم افزارها کافی است. ارائه ثبت نام رایگان, ارتقاء, کتابخانه رایگان, پرسش و پاسخ و کمک به مهندسان از جمله خدمات بسیار عالی این شرکت ژاپنی است. راه دقیق برای ورود برنامه‌ها با کلید کمتر و در نتیجه برنامه نویسی سریع‌تر از جمله ویژگی‌های این نرم افزار است. پنجره بصری, مرور نماد و ابزار راهنمای بسیار جامعی دارد. به منظور سرعت در ایجاد برنامه, آدرس نماد برای ورودی و خروجی به صورت خودکار افزایش می‌یابد. تابع مخصوص Copy/Paste برای تکثیر سریع با آدرس‌های متوالی وجود دارد. نماد برنامه‌های PLC مستقیما می‌توانند در دیگر برنامه‌های CX-ONE از جمله CX-Designer نرم‌افزار طراحی HMI استفاده شوند.این PLC ها با زبان نردبانی(ladder) و function block و ST قابل برنامه نویسی هستند.

شرایط کاری و تغذیه:

این PLC در شرایط دمایی ۰ تا ۵۵ درجه سانتی‌گراد و رطوبت ۱۰ تا ۹۰ درصد کار می‌کند. ولتاژ تغذیه مدل CP1E-N40S1DR-A 100-240VAC می‌باشد.
